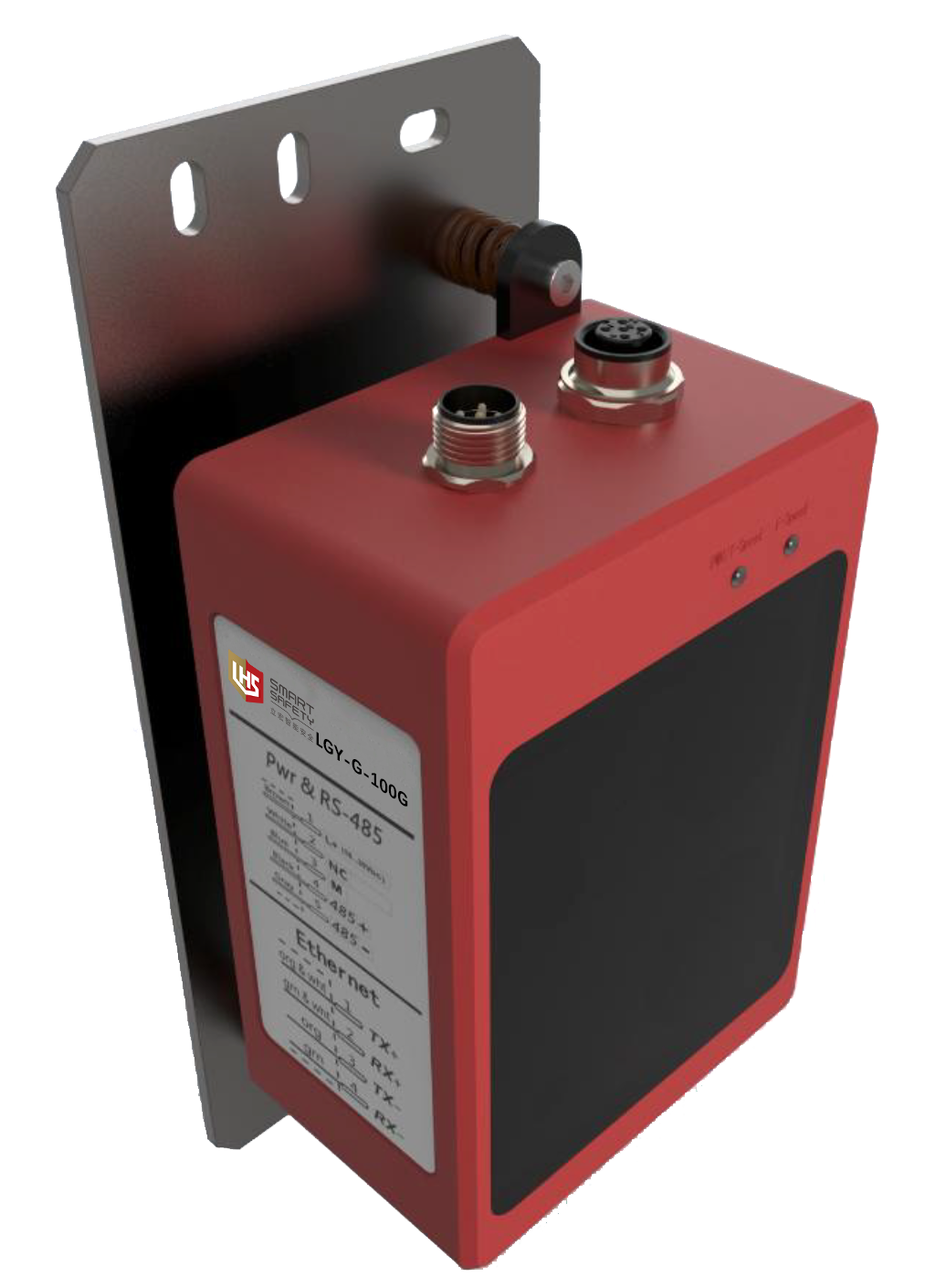

 | ·紅色指示光源可實現快速對準 ·采用全金屬結構件和全玻璃鏡片，穩定性極強 ·寬廣的工作溫度-40°~+55° |
| ▊ | 產品選型表 |
工作距離 | 類型 | 傳輸速率 | 接口 | 工作溫度 | 型號 |
0.2-100m | 激光 | 100 Mbit/s | Ethernet | -40℃...+55℃ | LGY-G-100G |
0.2-200m | LGY-G-200G | ||||
0.2-100m | LED | 10 Mbit/s | Ethernet | -40℃...+55℃ | LGY-G-100L |
0.2-200m | LGY-G-200L |

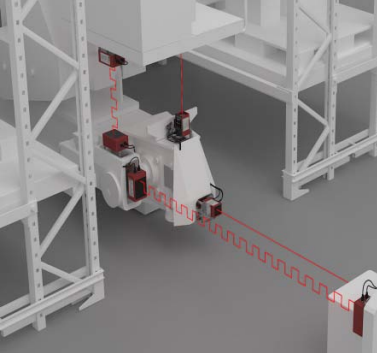

▊行業應用
 |  |  |

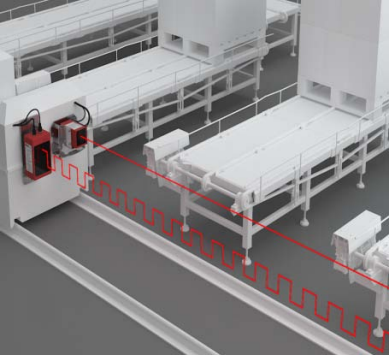

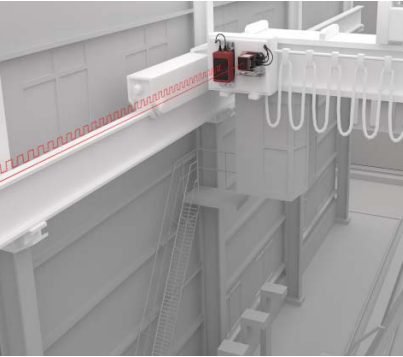

堆垛機行業應用 | 天車行業應用 | RGV 行業應用 |
▊技術參數
性能參數 | ||
范圍 | 100米 | 200米 |
通信角度 | ±1.2° | |
發射器 | 激光 | |
接收器 | 光電二極管 | |
激光光斑 | 25m@0.46m (橢圓形) | |
100m@1.87m(橢圓形) | ||
200m@3.74(橢圓形) | ||
指示光源 | 波長：635nm | |
激光等級 | 二級激光 | |
IEC 60825-1:2014, EN 60825-1:2014 | ||
激光壽命 | 100'000h @ 25℃ | |
接口參數 | ||
EtherNET/IP | 網絡負載級別 | II |
功能 | 測量數據輸出、參數設置 | |
通訊帶寬 | 10Mb/100Mb自適應 | 光口傳輸帶寬 100Mb/s |
RS-485 | 波特率 | 115200 |
數據位 | 8 | |
停止位 | 1 | |
校驗位 | 無 | |
流控 | 無 | |
功能 | 測量數據輸出、參數設置 | |
機械/電子參數 | ||
供電電壓 | DC 18V…30V | |
功率 | ＜10W (在24VDC) | |
初始化時間 | Typ. 5s | |
連接類型 | A編碼5針M12插頭 | |
D編碼4針M12插頭 | ||
外殼材料 | 鋁壓鑄 | |
防護等級 | IP65 | |
重量 | 750g | |
工作溫度 | -40℃…+55℃ | |
存儲溫度 | -45℃…+85℃ | |
電磁兼容性（無線） | EN 55032:2015,EN61000-3-2:2014,EN 61000-3-3:2013,EN 55035:2017 | |

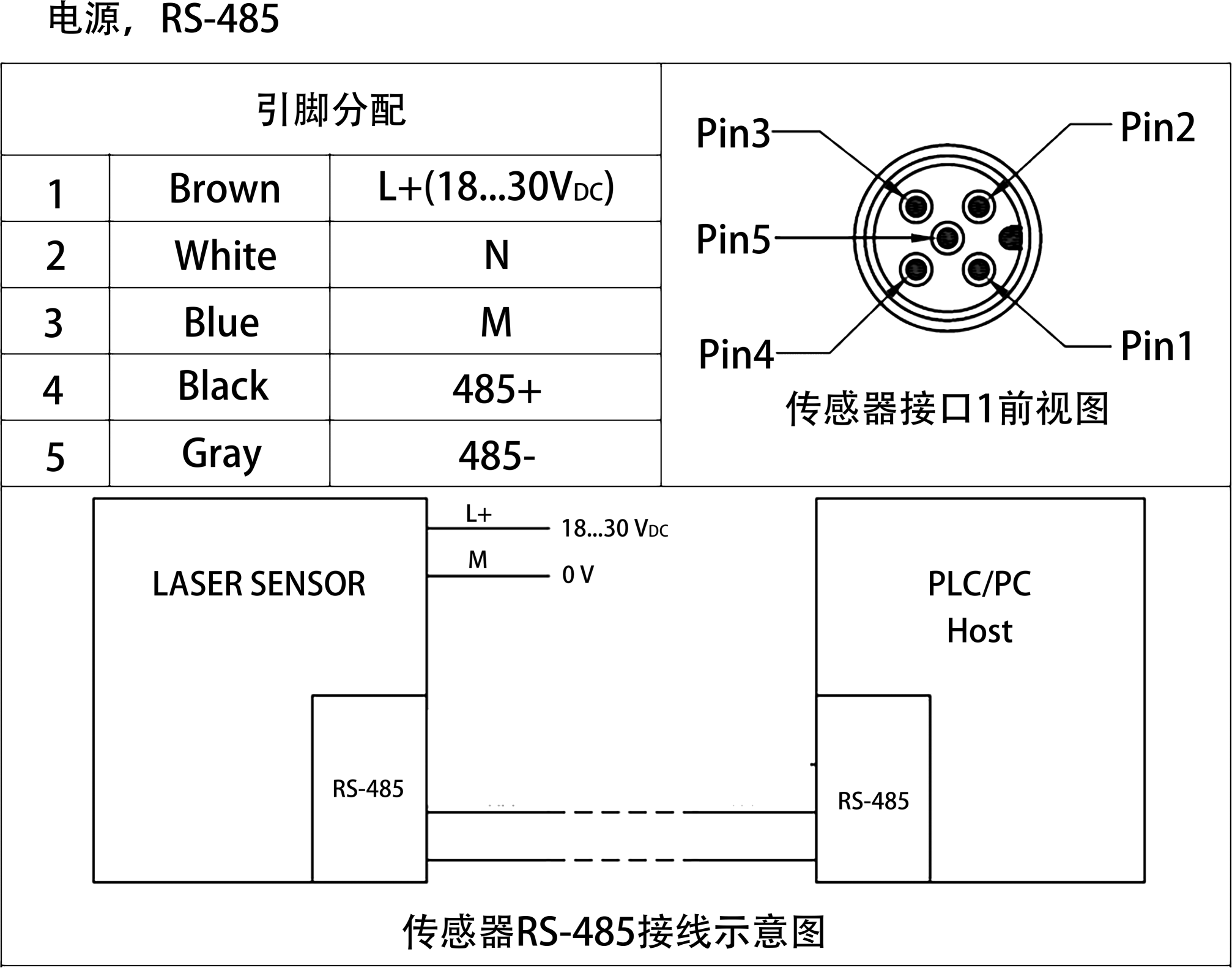

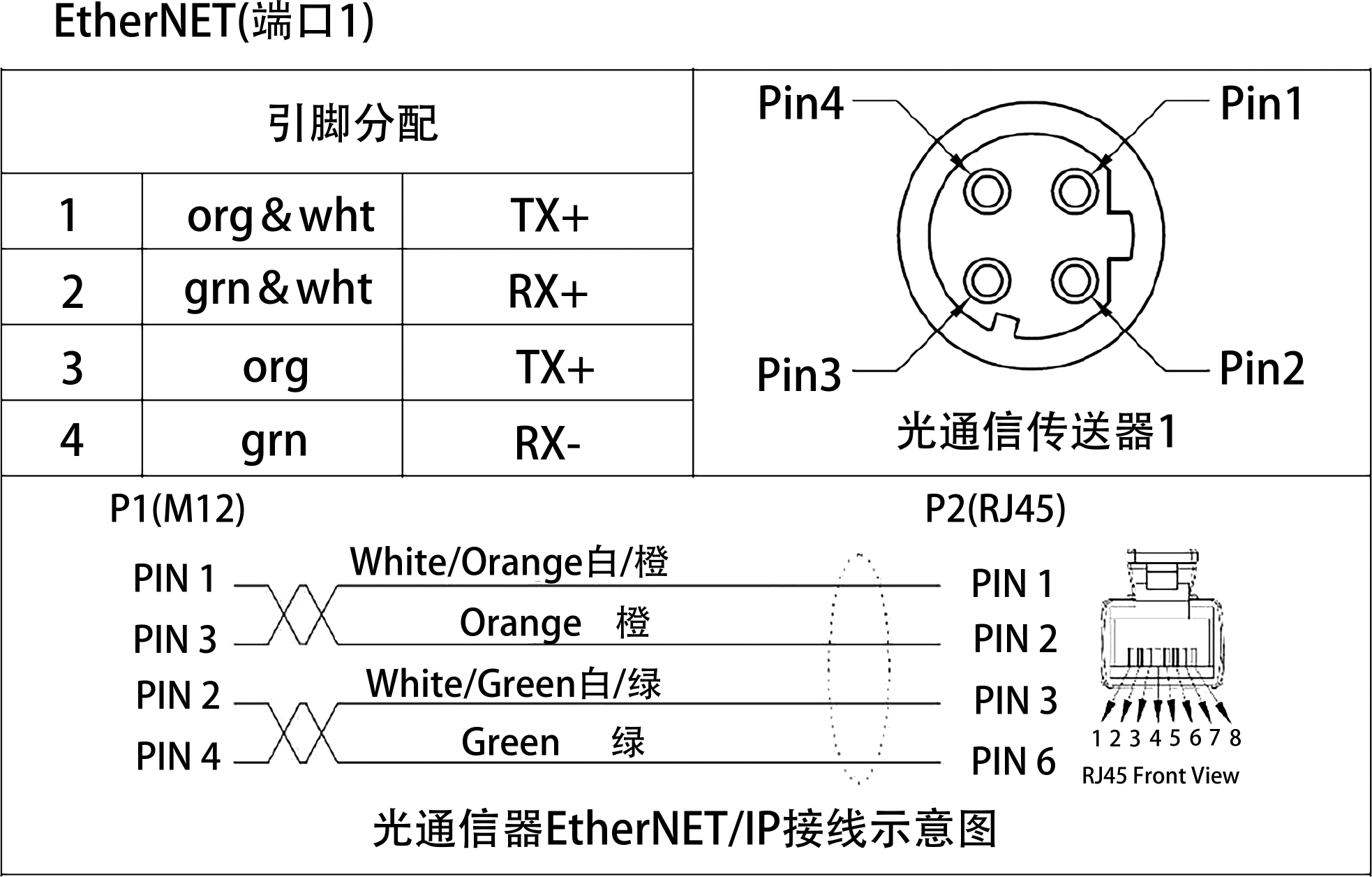

▊引腳分配與接線示意圖
 |  |

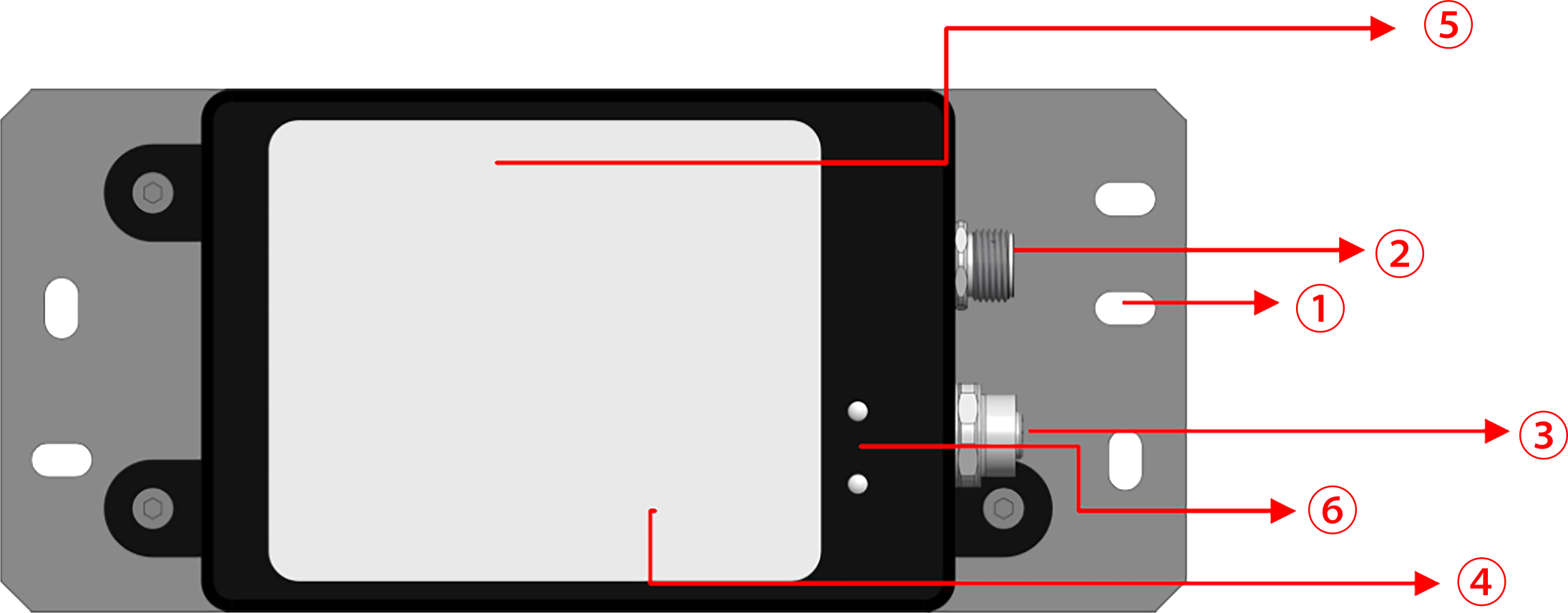

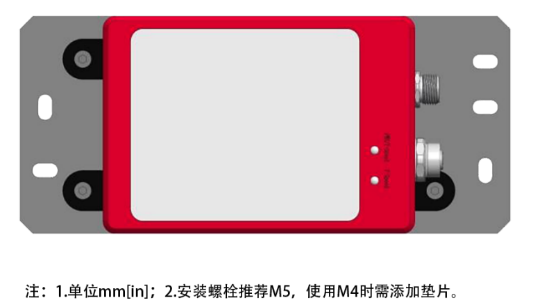

▊光通信器指示燈說明
 | ①安裝底板 ②網口信號線； ③電源線、RS485 接口（只用出廠調試使用）； ④紅色激光燈； ⑤發射接收窗口； ⑥指示燈； |
指示燈LED按下表所述的方式顯示。 |
指示燈 | 狀態 | 含義 |
PWR（紅色） | 常亮 | 通電正常 |
F-Link（綠色） | 常亮/熄滅 | 有光信號/沒光信號 |
F-speed（綠色） | 常亮/閃爍 | 有光信號/有數據傳輸 |
T-Link（綠色） | 常亮/熄滅 | 網絡通信正常/網絡通信異常 |
T-speed（綠色） | 常亮/閃爍 | 網絡通信正常/網絡有數據傳輸 |

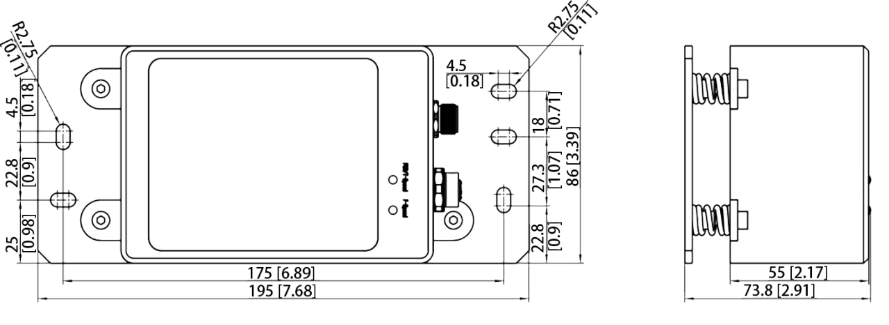

▊產品尺寸圖
 |  |

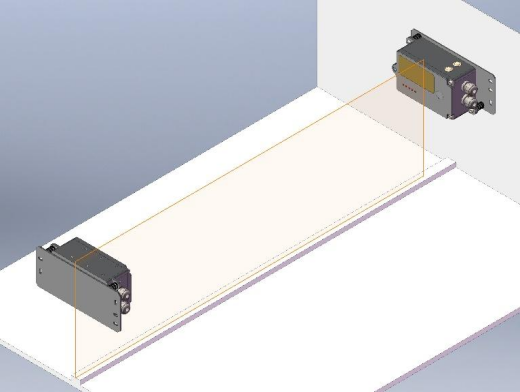

▊安裝示例
本光通信模塊可以豎向或橫向安裝，用戶可根據實際情況自行選擇，下面給出一個橫向安裝兩光通信模塊的示例，兩個光通訊器（一對）安裝時出線方向應該位于同一方向同時朝上（下），或者同時朝左（右），如下圖所示。 |  |
