車床防護罩 Safety on Lathes

車床防護裝置

· 保護卡盤卷入點傷害

· 防碎削飛濺

· 安全聯鎖監控防護罩使用狀態

· 配置安全控制箱回路

· 安裝指示燈方便查看報警狀態

· 滿足GB T 8196-2018機械安全防護裝置固定式和活動式防護裝置設計和制造一般要求

▊車床防護選型

產品名稱

AG61-CG40

AG61-CG50

安全門鎖

安全控制系統

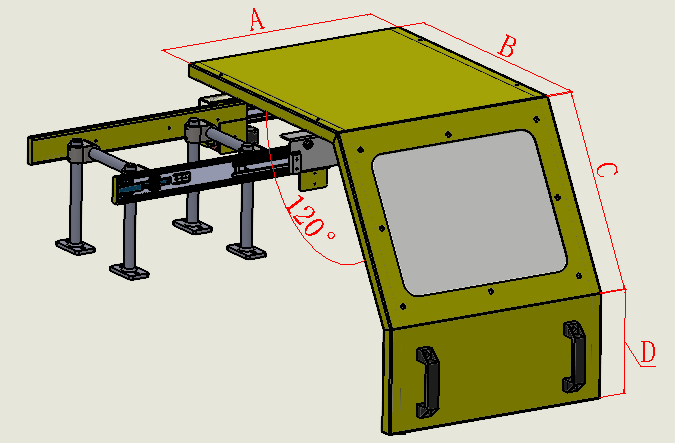

尺寸規格

A:454 B:450

C:500 D:200

A:504 B552

C:580 D:220

√

說明

▊產品技術說明

·進入危險區的控制活動式車床防護罩的設計和定位應使其能在正常操作期間有人員留在危險區內時，防止防護罩關閉。如果不可行，則應采取其他措施以防止無法發現 處于危險區的人員。見GB/T 15706－2012，6.3.3.2.3。

· 安全連鎖（符合 ISO 14119）

符合國際安全要求的安全門鎖。

通過第三方認證機構確認安全穩妥性。

· 符合: ANSI B11.13, ISO 13849

· 易于安裝（含安裝指南）

· 含一年非人為的保養

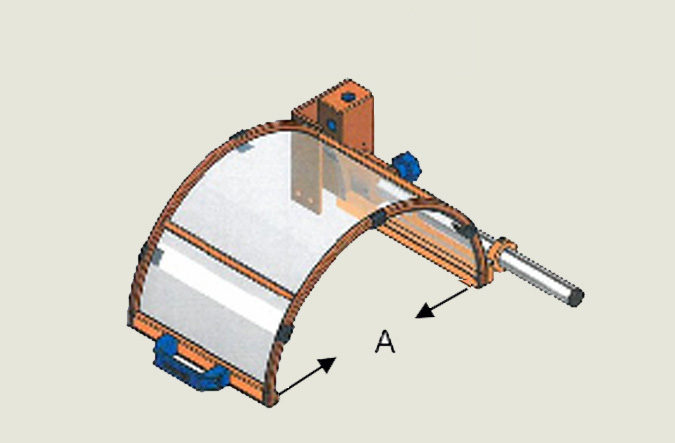

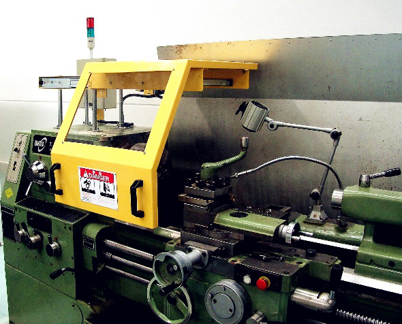

▊車床卡盤防護裝置多款式圖


左右推拉式

上翻式

· 使用方式：左右移動式

· 優缺點：

· 比較適合普通車床應用

· 安全系統應滿足PLd

· 使用方式：向上推拉式

· 優缺點：

不符合人體工程學

必須配置安全系統，否則推拉過程可能卷入可能影響調裝及換模具

· 安全系統應滿足PLd

上推拉式

上翻式

· 使用方式：向上推拉式

· 優缺點：

不符合人體工程學

必須配置安全系統，否則推拉過程可能卷入

· 可能影響調裝及換模具

· 安全系統應滿足PLd

· 使用方式：向上翻式

· 優缺點：

不符合人體工程學

必須配置安全系統，否則推拉過程可能卷入

· 可能影響調裝及換模具

· 安全系統應滿足PLd

▊產品安全設計注意事項

車床防護罩設計應妥善考慮機器可預見的全生命周期內的運行和可預見的機器環境方面的因素，考慮不周可導致妨礙機器運行的危險狀況，進而導致所提供的防護罩被人為廢棄，從而使操作者暴露于更大的風險中。現有操作防護罩的可預見各方面都在設計階段妥善考慮，以保證防護罩的設計和制造本身不產生新的危險。

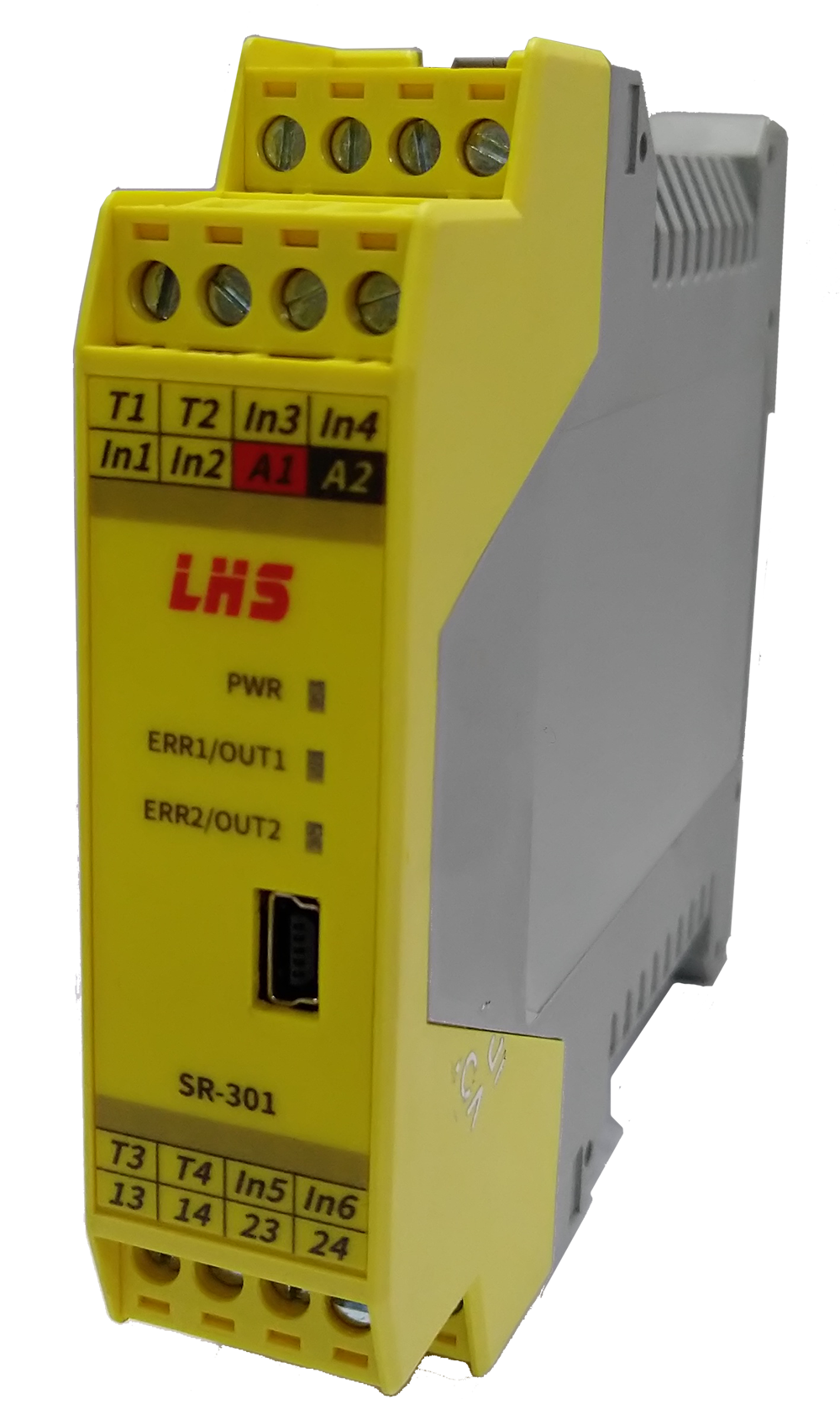

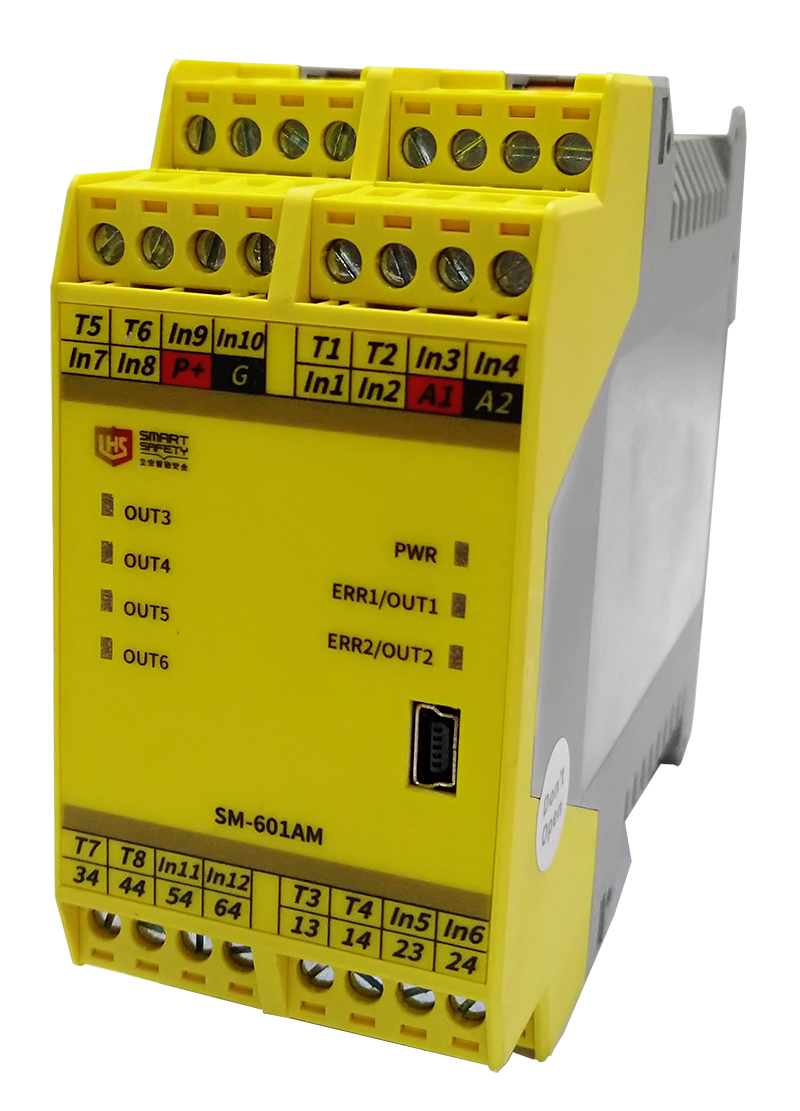

▊推薦安全回路模塊
